電動蝶閥的應用原理及它的結構特征
發布日期：2019年01月21日 作者：一標氣動調節閥網 點擊：次
電動蝶閥的使用優勢是比較的多，在選擇使用電動蝶閥時需要按照具體的操作方法來使用，才會減少機械設備的損傷，加長它的使用壽命�，F(xiàn)在小編要為大家介紹的是電動蝶閥的應用原理及它的結構特征。

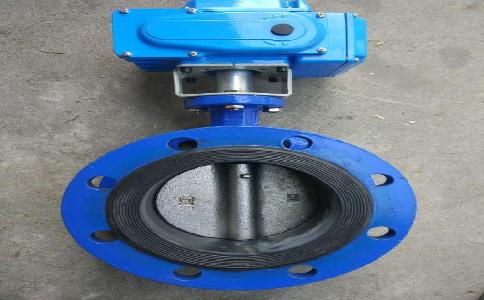

電動蝶閥通過電動裝置驅動閥桿，使蝶板產生90°回轉運動而達到的啟閉。適用于暖通與制冷行業，同時亦可用于工業領域、一般服務領域與水處理。V4系列電動蝶閥有標準“開/關”型控制與“調節型”控制(控制信號為4-20mA或0-10VDC)兩種。規格口徑范圍為DN50-DN600。
輸入開關打開大小及開啟還是關閥信號,輸出流量大小或濕度信號,如果不輸出信號,無法調節閥門的工作方式.接線圖原理與電磁閥原理同.蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
